وزن ورق پانچ چگونه محاسبه میشود؟
وزن ورق پانچ چگونه محاسبه میشود؟
ورق پانچ یکی از پرکاربردترین محصولات فلزی در صنایع ساختمانی، معماری، نفت و گاز، پتروشیمی، صنایع غذایی، ماشینسازی و تجهیزات صنعتی است. وجود سوراخهای منظم روی سطح ورق باعث میشود علاوه بر زیبایی ظاهری، وزن آن نسبت به ورق ساده کاهش پیدا کند و در بسیاری از پروژهها انتخاب اقتصادیتری باشد.
یکی از سوالاتی که تقریباً تمام خریداران قبل از ثبت سفارش مطرح میکنند این است:
وزن ورق پانچ چگونه محاسبه میشود؟
پاسخ این سوال اهمیت زیادی دارد؛ زیرا وزن ورق پانچ مستقیماً بر قیمت، هزینه حمل، استحکام سازه، انتخاب ضخامت مناسب و حتی طراحی پروژه تأثیر میگذارد.
در این مقاله به صورت کاملاً تخصصی اما روان، روش محاسبه وزن ورق پانچ، جدول وزن، عوامل مؤثر بر آن و نکات مهم خرید را بررسی میکنیم.
ورق پانچ چیست؟
ورق پانچ (Perforated Sheet) نوعی ورق فلزی است که توسط دستگاههای CNC یا پرسهای مکانیکی، سوراخهایی با اشکال مختلف روی آن ایجاد میشود.
این سوراخها میتوانند به شکل:
- گرد
- مربعی
- مستطیلی
- لوزی
- شش ضلعی
- بیضی
- طرحهای سفارشی
باشند.
ورق پانچ معمولاً از متریالهای زیر تولید میشود:
- ورق سیاه
- ورق گالوانیزه
- ورق استیل
- ورق آلومینیوم
- ورق مس
- ورق برنج
هر کدام از این متریالها چگالی متفاوتی دارند و در نتیجه وزن نهایی ورق پانچ نیز متفاوت خواهد بود.
خرید ورق پانچ با قیمت مناسب از آهن ملی
برای دریافت قیمت روز ورق پانچ آهنی، استیل و گالوانیزه
و مشاوره انتخاب بهترین نوع ورق متناسب با پروژه خود،
با کارشناسان آهن ملی تماس بگیرید.
چرا دانستن وزن ورق پانچ اهمیت دارد؟
دانستن وزن ورق پانچ فقط برای محاسبه قیمت نیست؛ بلکه در بسیاری از پروژههای صنعتی و ساختمانی یک پارامتر مهندسی مهم محسوب میشود.
مهمترین دلایل عبارتاند از:
- برآورد دقیق قیمت خرید
- محاسبه هزینه حمل و نقل
- طراحی سازه فلزی
- محاسبه ظرفیت بارگذاری
- انتخاب ضخامت مناسب
- محاسبه وزن سازه
- انتخاب پروفیل نگهدارنده
به همین دلیل مهندسان سازه همیشه قبل از خرید، وزن ورق پانچ را محاسبه میکنند.

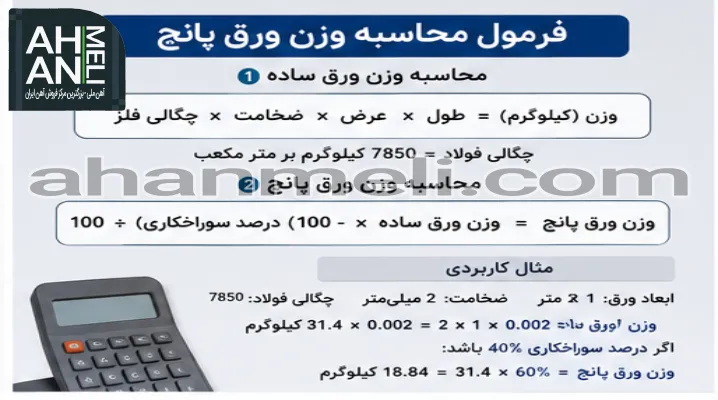

فرمول محاسبه وزن ورق پانچ
ابتدا باید وزن ورق ساده محاسبه شود.
فرمول استاندارد:
وزن (کیلوگرم)= طول × عرض × ضخامت × چگالی فولاد
چگالی فولاد:
7850 کیلوگرم بر متر مکعب
مثال اول
ورق:
- طول: 2 متر
- عرض: 1 متر
- ضخامت: 2 میلیمتر
وزن ورق ساده:
2 × 1 × 0.002 × 7850
=
31.4 کیلوگرم
اما این هنوز وزن ورق پانچ نیست.
زیرا بخشی از ورق سوراخ شده است.
فرمول محاسبه وزن ورق پانچ
وزن ورق پانچ برابر است با:
وزن ورق ساده × درصد سطح باقی مانده
یا
وزن پانچ
=
وزن ورق ساده × (100-درصد سوراخکاری)
÷100
مثال دوم
فرض کنید:
وزن ورق ساده
31.4 کیلوگرم
و میزان سوراخکاری
40 درصد
در نتیجه
31.4 × 60%
=
18.84 کیلوگرم
بنابراین وزن نهایی ورق پانچ حدود 18.8 کیلوگرم خواهد بود.

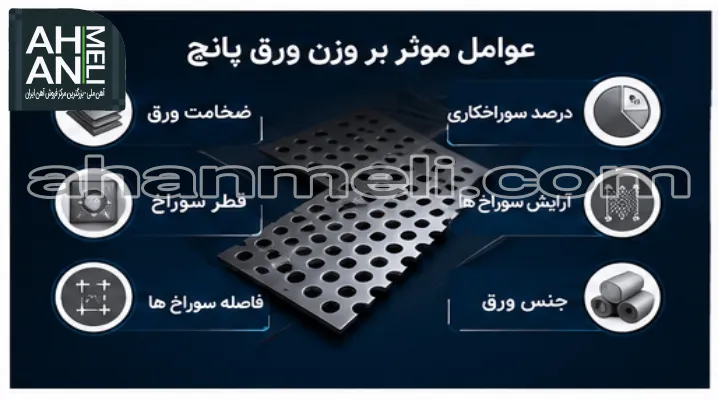

چه عواملی روی وزن ورق پانچ تأثیر دارند؟
وزن این محصول تنها به ضخامت ورق وابسته نیست و عوامل مختلفی در آن نقش دارند.
1- ضخامت ورق
مهمترین عامل تعیینکننده وزن، ضخامت ورق است.
هرچه ضخامت بیشتر باشد، وزن نیز افزایش پیدا میکند.
2- ابعاد ورق
ورقهای:
1000×2000
1250×2500
1500×3000
2000×6000
وزن متفاوتی دارند.
3- قطر سوراخ
هرچه قطر سوراخ بزرگتر باشد،
فلز بیشتری حذف میشود.
در نتیجه وزن کاهش پیدا میکند.
4- فاصله سوراخها
اگر فاصله بین سوراخها کم باشد،
تعداد سوراخها بیشتر شده
و وزن کمتر خواهد شد.
5- نوع آرایش سوراخها
آرایش سوراخها نیز اهمیت زیادی دارد.
مانند:
- 60 درجه
- 90 درجه
- شش ضلعی
- لوزی
هر کدام درصد فضای خالی متفاوتی ایجاد میکنند.
6- جنس ورق
چگالی فلزها متفاوت است.
به عنوان مثال:
- فولاد
- استیل
- آلومینیوم
- مس
همگی وزن متفاوتی دارند.
جدول شماره 1 — چگالی متداول فلزات
| نوع ورق | چگالی (kg/m³) | تاثیر بر وزن |
|---|---|---|
| ورق سیاه | 7850 | زیاد |
| ورق گالوانیزه | 7850 | زیاد |
| ورق استیل | 7900 تا 8000 | کمی بیشتر |
| ورق آلومینیوم | 2700 | بسیار سبک |
| ورق مس | 8960 | سنگین |
| ورق برنج | 8500 | سنگین |
جدول شماره 2 — وزن تقریبی ورق ساده قبل از پانچ
| ضخامت | ابعاد | وزن تقریبی |
|---|---|---|
| 1 میلیمتر | 1×2 متر | 15.7 کیلو |
| 1.5 میلیمتر | 1×2 متر | 23.5 کیلو |
| 2 میلیمتر | 1×2 متر | 31.4 کیلو |
| 3 میلیمتر | 1×2 متر | 47.1 کیلو |
| 4 میلیمتر | 1×2 متر | 62.8 کیلو |
| 5 میلیمتر | 1×2 متر | 78.5 کیلو |
جدول شماره 3 — وزن تقریبی ورق پانچ با درصد سوراخکاری مختلف
| وزن ورق ساده | درصد سوراخکاری | وزن ورق پانچ |
|---|---|---|
| 31.4 | 20٪ | 25.1 |
| 31.4 | 30٪ | 22.0 |
| 31.4 | 40٪ | 18.8 |
| 31.4 | 45٪ | 17.3 |
| 31.4 | 50٪ | 15.7 |
| 31.4 | 60٪ | 12.5 |
انواع ورق پانچ از نظر الگوی سوراخ
انتخاب الگوی سوراخ علاوه بر ظاهر، بر وزن ورق پانچ، میزان عبور هوا، استحکام و کاربرد نهایی نیز تأثیر مستقیم دارد.
ورق پانچ با سوراخ گرد
رایجترین نوع ورق پانچ است که به دلیل توزیع یکنواخت تنش، استحکام مناسبی دارد و در صنایع مختلف استفاده میشود.
ورق پانچ با سوراخ مربعی
این نوع ورق فضای باز بیشتری ایجاد میکند و برای عبور مواد، تهویه و فیلترها مناسب است.
ورق پانچ ششضلعی
به دلیل تراکم بالای سوراخها، وزن نهایی کمتر بوده و در صنایع دکوراتیو و تهویه کاربرد فراوانی دارد.
ورق پانچ لوزی
برای محافظ تجهیزات، نردهها و قطعات صنعتی که نیاز به استحکام بیشتر دارند، گزینهای مناسب است.
ورق پانچ سفارشی
در پروژههای معماری مدرن، نماهای ساختمانی و تجهیزات خاص، الگوهای اختصاصی با استفاده از دستگاههای CNC تولید میشوند.
مشخصات فنی ورق پانچ
هنگام انتخاب و خرید ورق پانچ، آشنایی با مشخصات فنی اهمیت زیادی دارد. این مشخصات علاوه بر تأثیر بر وزن ورق پانچ، بر استحکام، دوام، قابلیت نصب و قیمت نهایی محصول نیز اثرگذار هستند.
مهمترین مشخصات فنی ورق پانچ
- ضخامت ورق: از ۰٫۵ تا ۲۰ میلیمتر
- جنس ورق: سیاه، روغنی، گالوانیزه، استیل، آلومینیوم، مس و برنج
- قطر سوراخ: از ۱ تا ۱۰۰ میلیمتر (بسته به سفارش)
- فاصله بین سوراخها (Pitch): متناسب با نوع پانچ و کاربرد
- ابعاد استاندارد ورق: ۱×۲ متر، ۱٫۲۵×۲٫۵ متر، ۱٫۵×۳ متر و ابعاد سفارشی
- نوع سوراخ: گرد، مربعی، مستطیلی، لوزی، ششضلعی، بیضی و طرحهای سفارشی
- نوع پانچ: مکانیکی، هیدرولیکی یا CNC
- درصد فضای باز (Open Area): معمولاً بین ۲۰ تا ۶۰ درصد
جدول شماره ۴ — مقایسه انواع ورق پانچ
| نوع ورق پانچ | مزایا | کاربرد اصلی |
|---|---|---|
| ورق پانچ سیاه | قیمت مناسب، استحکام بالا | ساختمان، صنایع فلزی |
| ورق پانچ گالوانیزه | مقاوم در برابر زنگزدگی | فضای باز، تهویه، صنایع کشاورزی |
| ورق پانچ استیل | مقاومت عالی در برابر خوردگی | صنایع غذایی، دارویی، پتروشیمی |
| ورق پانچ آلومینیومی | وزن کم، حمل آسان | دکوراسیون، نما، صنایع حملونقل |
| ورق پانچ مسی | ظاهر زیبا، رسانایی بالا | معماری، تجهیزات الکتریکی |
کاربردهای ورق پانچ
به دلیل وزن مناسب، مقاومت بالا و قابلیت عبور نور، هوا یا مایعات، ورق پانچ در صنایع مختلف مورد استفاده قرار میگیرد.
۱. صنعت ساختمان
یکی از مهمترین کاربردهای ورق پانچ، استفاده در پروژههای ساختمانی است. این محصول برای ساخت:
- نمای ساختمان
- سقف کاذب
- جانپناه
- حفاظ
- نرده
- پلههای فلزی
- پارکینگهای طبقاتی
کاربرد فراوانی دارد.
۲. صنایع نفت، گاز و پتروشیمی
در این صنایع از ورق پانچ برای ساخت:
- فیلترها
- محافظ تجهیزات
- سکوهای صنعتی
- کانالهای تهویه
- کاور ماشینآلات
استفاده میشود.
۳. صنایع غذایی و دارویی
ورق پانچ استیل به دلیل مقاومت بالا در برابر خوردگی و قابلیت شستوشو، گزینهای ایدهآل برای:
- خطوط تولید مواد غذایی
- تجهیزات لبنی
- کارخانههای داروسازی
- خشککنهای صنعتی
است.
۴. تهویه و سیستمهای HVAC
ورق پانچ به دلیل امکان عبور هوا، در ساخت:
- دریچههای هوا
- کانالهای تهویه
- سیستمهای سرمایش و گرمایش
کاربرد زیادی دارد.
۵. صنایع کشاورزی
در تولید:
- خشککن غلات
- تجهیزات دامداری
- الکهای صنعتی
- ماشینآلات کشاورزی
از ورق پانچ استفاده میشود.
۶. صنایع دکوراتیو و معماری
در سالهای اخیر، معماران از ورق پانچ برای طراحی:
- نمای مدرن ساختمان
- سایبان
- پارتیشن
- سقفهای دکوراتیو
- نورپردازی
بهره میبرند.
مزایای ورق پانچ
استفاده از ورق پانچ مزایای متعددی دارد که باعث شده این محصول در بسیاری از پروژهها جایگزین ورقهای ساده شود.
مهمترین مزایا
- کاهش وزن سازه
- کاهش مصرف فولاد
- عبور نور و هوا
- زیبایی ظاهری
- استحکام مناسب
- قابلیت تولید سفارشی
- تنوع در طرح و ابعاد
- نصب آسان
- قابلیت رنگآمیزی و پوششدهی
- کاهش هزینه حملونقل به دلیل وزن کمتر
معایب ورق پانچ
در کنار مزایا، این محصول محدودیتهایی نیز دارد که باید پیش از خرید به آن توجه شود.
- کاهش مقاومت نسبت به ورق ساده (بسته به درصد سوراخکاری)
- حساسیت بیشتر در خمکاری در برخی الگوها
- هزینه تولید بالاتر نسبت به ورق ساده
- نیاز به انتخاب صحیح ضخامت برای پروژههای سنگین
عوامل مؤثر بر قیمت ورق پانچ
قیمت ورق پانچ تنها به وزن آن وابسته نیست و عوامل مختلفی در تعیین قیمت نهایی نقش دارند.
مهمترین عوامل عبارتاند از:
- ضخامت ورق
- جنس ورق (سیاه، گالوانیزه، استیل و…)
- ابعاد ورق
- قطر سوراخ
- فاصله سوراخها
- درصد سوراخکاری
- نوع پانچ (CNC یا پرس)
- مقدار سفارش
- برند تولیدکننده
- نوسانات قیمت فولاد و ارز
جدول شماره ۵ — عوامل مؤثر بر قیمت ورق پانچ
| عامل | میزان تأثیر بر قیمت |
|---|---|
| ضخامت ورق | بسیار زیاد |
| جنس ورق | بسیار زیاد |
| ابعاد ورق | زیاد |
| درصد سوراخکاری | زیاد |
| نوع پانچ | متوسط |
| تیراژ سفارش | متوسط |
| هزینه حمل | متوسط |
| قیمت روز فولاد | بسیار زیاد |
راهنمای خرید ورق پانچ
اگر قصد خرید ورق پانچ را دارید، بهتر است قبل از ثبت سفارش به نکات زیر توجه کنید:
۱. کاربرد پروژه را مشخص کنید
نیاز پروژه تعیین میکند که چه ضخامت، ابعاد و الگویی از سوراخها مناسبتر است.
۲. وزن مورد نیاز را محاسبه کنید
با استفاده از فرمولهای ارائهشده در این مقاله، میتوانید وزن ورق پانچ را محاسبه و هزینه تقریبی پروژه را برآورد کنید.
۳. جنس مناسب را انتخاب کنید
برای محیطهای مرطوب، ورق گالوانیزه یا استیل انتخاب بهتری نسبت به ورق سیاه است.
۴. درصد فضای باز را بررسی کنید
هرچه فضای باز بیشتر باشد، وزن کمتر خواهد بود، اما ممکن است استحکام نیز کاهش یابد.
۵. از تأمینکننده معتبر خرید کنید
خرید از مجموعهای معتبر باعث میشود محصول با ضخامت واقعی، پانچ دقیق و کیفیت مناسب دریافت کنید.
نتیجهگیری
وزن ورق پانچ یکی از مهمترین پارامترهایی است که باید پیش از خرید مورد بررسی قرار گیرد. این وزن تحت تأثیر عواملی مانند ضخامت ورق، جنس، ابعاد، قطر سوراخ، فاصله سوراخها و درصد سوراخکاری قرار دارد. محاسبه صحیح وزن، علاوه بر برآورد دقیق قیمت، به طراحی اصولی سازه، کاهش هزینه حملونقل و انتخاب محصول مناسب کمک میکند.
اگر قصد خرید ورق پانچ برای پروژههای ساختمانی یا صنعتی را دارید، توصیه میشود علاوه بر توجه به قیمت، مشخصات فنی و کیفیت تولید را نیز در نظر بگیرید تا بهترین انتخاب را متناسب با نیاز پروژه خود داشته باشید.
سوالات متداول (FAQ)
۱. وزن ورق پانچ چگونه محاسبه میشود؟
ابتدا وزن ورق ساده با استفاده از ابعاد، ضخامت و چگالی فلز محاسبه میشود و سپس با توجه به درصد سوراخکاری، وزن نهایی ورق پانچ به دست میآید.
۲. آیا وزن ورق پانچ از ورق ساده کمتر است؟
بله. به دلیل حذف بخشی از سطح ورق در فرآیند پانچ، وزن نهایی همیشه کمتر از وزن ورق ساده با همان ابعاد و ضخامت است.
۳. چه عاملی بیشترین تأثیر را بر وزن ورق پانچ دارد؟
ضخامت ورق و درصد سوراخکاری بیشترین تأثیر را بر وزن نهایی دارند. هرچه ضخامت بیشتر یا درصد سوراخکاری کمتر باشد، وزن افزایش مییابد.
۴. آیا جنس ورق بر وزن تأثیر دارد؟
بله. چگالی فلزات مختلف متفاوت است؛ برای مثال، ورق آلومینیومی سبکتر و ورق مسی سنگینتر از ورق فولادی است.
۵. آیا میتوان ورق پانچ را در ابعاد و طرح سفارشی سفارش داد؟
بله. بسیاری از تولیدکنندگان امکان ساخت ورق پانچ با ابعاد، ضخامت، قطر سوراخ و الگوی سفارشی را متناسب با نیاز پروژه فراهم میکنند.
