انواع میلگرد بستر نردبانی و خرپایی و تفاوت آنها
مقدمه
در اجرای دیوارهای بنایی، تنها انتخاب بلوک یا آجر مناسب برای رسیدن به عملکرد مطلوب کافی نیست. دیوار باید بتواند در برابر نیروهای واردشده، بهخصوص نیروهای خارج از صفحه، عملکرد مناسبی داشته باشد و جزئیات مهار آن مطابق نقشه و ضوابط پروژه اجرا شود. یکی از اجزایی که برای مسلحکردن درزهای افقی دیوار مورد استفاده قرار میگیرد، میلگرد بستر است.
میلگرد بستر معمولاً از دو مفتول طولی تشکیل میشود که به وسیله مفتولهای عرضی یا مورب به یکدیگر متصل شدهاند. همین نحوه اتصال، دو خانواده شناختهشده یعنی میلگرد بستر نردبانی و میلگرد بستر خرپایی را ایجاد میکند.
در بازار ایران، این محصولات در عرضهای مختلف متناسب با ضخامت دیوار عرضه میشوند. در محصولات مورد بررسی آهن ملی، میلگرد بستر گالوانیزه با عرضهای 5.5، 11 و 15 سانتیمتر و طول شاخه 3 متر از سایزهای کاربردی محسوب میشود.
اما سؤال اصلی خریداران این است:
میلگرد بستر نردبانی بهتر است یا خرپایی؟
پاسخ کوتاه این است که نمیتوان صرفاً بر اساس شکل ظاهری یکی را برای تمام پروژهها مناسبتر دانست. نوع دیوار، جزئیات اجرایی، ضخامت دیوار، نقشه سازه، الزامات پروژه و نحوه اجرای ملات باید در انتخاب محصول در نظر گرفته شوند.
در ادامه انواع میلگرد بستر را دقیقتر بررسی میکنیم.
برای استعلام قیمت میلگرد بستر گالوانیزه در سایزهای
5.5، 11 و 15 سانتیمتر
و انتخاب محصول متناسب با پروژه، با کارشناسان آهن ملی تماس بگیرید.
فهرست مطالب
- میلگرد بستر چیست؟
- انواع میلگرد بستر کداماند؟
- میلگرد بستر نردبانی چیست؟
- میلگرد بستر خرپایی چیست؟
- تفاوت میلگرد بستر نردبانی و خرپایی
- انواع سایز میلگرد بستر
- میلگرد بستر 5.5 سانتیمتر
- میلگرد بستر 11 سانتیمتر
- میلگرد بستر 15 سانتیمتر
- چرا میلگرد بستر گالوانیزه استفاده میشود؟
- مشخصات فنی میلگرد بستر
- کاربردهای میلگرد بستر
- مزایا و محدودیتها
- انتخاب عرض مناسب
- عوامل مؤثر بر قیمت
- راهنمای خرید
- ارتباط میلگرد بستر و والپست
- سوالات متداول
میلگرد بستر چیست؟
میلگرد بستر (Bed Joint Reinforcement) نوعی المان تقویتی است که در امتداد افقی دیوار و داخل بستر ملات قرار میگیرد. ساختار آن به گونهای است که دو مفتول طولی موازی توسط مفتولهای میانی به یکدیگر متصل میشوند.
به زبان ساده، میلگرد بستر مانند یک شبکه باریک فلزی در طول دیوار قرار میگیرد.
استفاده صحیح از آن میتواند به یکپارچگی بیشتر دیوار کمک کند، اما باید به نکته مهمی توجه داشت:
میلگرد بستر جایگزین تمام اجزای مهار دیوار نیست.
یعنی وجود میلگرد بستر به این معنا نیست که میتوان والپست، وادار، اتصالات دیوار یا سایر جزئیات تعیینشده در نقشه پروژه را حذف کرد. نحوه مهار دیوار باید بر اساس طراحی و جزئیات اجرایی پروژه تعیین شود. به صورت کامل می توانید میلگرد بستر چیست را بخوانید.
برای مشاهده محصولات و استعلام قیمت میتوانید صفحه قیمت و خرید میلگرد بستر آهن ملی را مشاهده کنید.
انواع میلگرد بستر کداماند؟
از نظر شکل هندسی مفتولهای رابط، دو مدل اصلی بیشتر مورد استفاده قرار میگیرند:
1. میلگرد بستر نردبانی (Ladder Type)
2. میلگرد بستر خرپایی (Truss Type)
تفاوت ظاهری این دو کاملاً مشخص است.
در مدل نردبانی، مفتولهای عرضی تقریباً عمود بر دو مفتول طولی قرار میگیرند و ساختاری شبیه نردبان ایجاد میکنند.
در مدل خرپایی، مفتول میانی به صورت مورب یا زیگزاگ بین مفتولهای طولی قرار میگیرد و فرم خرپا ایجاد میشود.

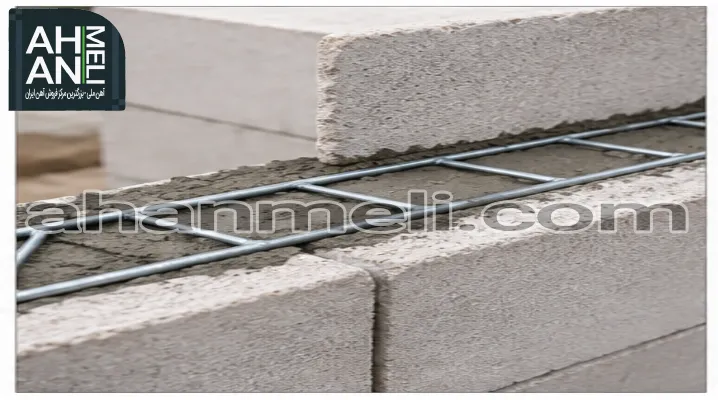

میلگرد بستر نردبانی چیست؟
میلگرد بستر نردبانی از دو مفتول طولی موازی تشکیل شده که مفتولهای عرضی در فواصل مشخص میان آنها قرار گرفتهاند.
شکل آن تقریباً مشابه یک نردبان فلزی بسیار باریک است.
تصویر اولی که برای مقاله ارسال کردی نمونه خوبی از همین ساختار است: دو مفتول طولی و رابطهایی که بین آنها قرار گرفتهاند.
ساختار میلگرد بستر نردبانی
نمای ساده آن را میتوان اینگونه تصور کرد:
────────────────────────
│ │ │
────────────────────────در محصول واقعی، ابعاد، فاصله اجزا و جزئیات ساخت بسته به تولیدکننده و مشخصات سفارش متفاوت است.
ویژگی مهم مدل نردبانی
ساختار نسبتاً ساده این مدل باعث میشود قرارگیری آن در بستر ملات قابل کنترل باشد و در بسیاری از دیوارهای بنایی مورد استفاده قرار گیرد.
برای انتخاب آن، صرفاً نباید به عنوان «نردبانی» اکتفا کرد؛ عرض میلگرد بستر نسبت به ضخامت دیوار نیز اهمیت زیادی دارد.

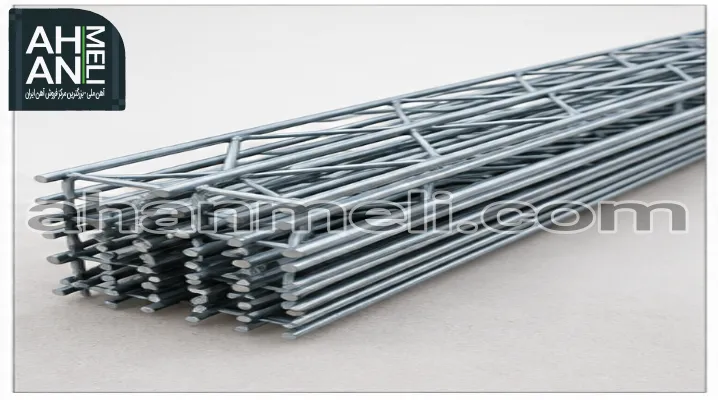

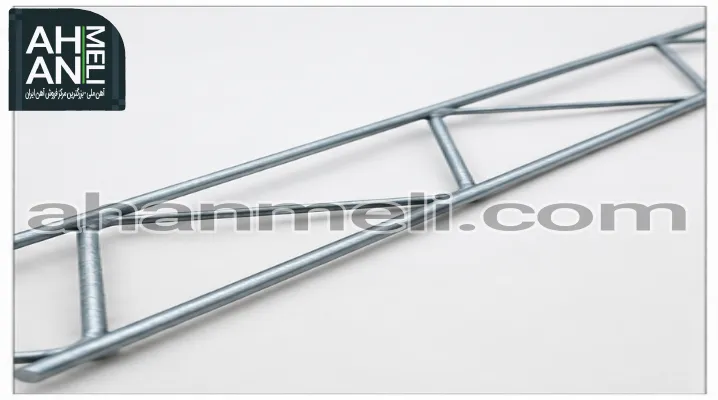

میلگرد بستر خرپایی چیست؟
مدل دوم، میلگرد بستر خرپایی است.
در این محصول نیز دو مفتول طولی موازی وجود دارد؛ با این تفاوت که رابطهای میان آنها به صورت مورب و معمولاً پیوسته یا متناوب قرار گرفتهاند.
ساختار کلی تقریباً به شکل زیر است:
────────────────────────
/ \ / \ / \ /
────────────────────────تصویر دومی که فرستادی همین ساختار خرپایی را نشان میدهد.
قرارگیری مفتولهای مورب باعث ایجاد شبکهای مثلثیشکل در طول محصول میشود.

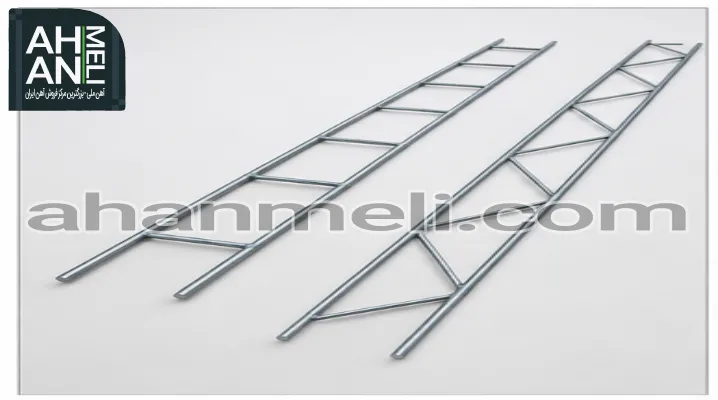

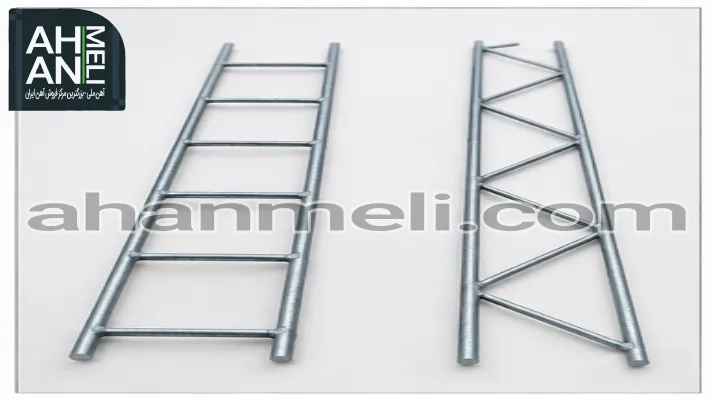

تفاوت میلگرد بستر نردبانی و خرپایی چیست؟
یکی از مهمترین جستجوهای کاربران هنگام خرید، تفاوت میلگرد بستر نردبانی و خرپایی است.
تفاوت اصلی این دو محصول در هندسه مفتولهای رابط میان دو مفتول طولی است.
| ویژگی | میلگرد بستر نردبانی | میلگرد بستر خرپایی |
|---|---|---|
| ساختار رابط | عرضی | مورب / زیگزاگ |
| ظاهر | شبیه نردبان | شبیه خرپا |
| مفتول طولی | دو مفتول موازی | دو مفتول موازی |
| قرارگیری | در بستر افقی ملات | در بستر افقی ملات |
| انتخاب عرض | متناسب با ضخامت دیوار | متناسب با ضخامت دیوار |
| نوع متداول پوشش | گالوانیزه | گالوانیزه |
| انتخاب نهایی | طبق جزئیات پروژه | طبق جزئیات پروژه |
آیا میلگرد بستر خرپایی از نردبانی قویتر است؟
از نظر هندسی، وجود اعضای مورب باعث تفاوت در رفتار شبکه خرپایی نسبت به مدل نردبانی میشود؛ اما از این موضوع نباید نتیجه گرفت که در هر پروژهای مدل خرپایی الزاماً انتخاب بهتری است.
عملکرد واقعی محصول به عواملی مانند:
قطر مفتول، کیفیت جوش، جنس مفتول، عرض شبکه، فاصله رابطها، کیفیت ساخت، نحوه اجرا و مشخصات دیوار
وابسته است.
بنابراین برای خرید پروژهای، مقایسه باید بین دو محصول با مشخصات فنی معلوم انجام شود، نه صرفاً دو نام «خرپایی» و «نردبانی».
انواع میلگرد بستر از نظر عرض
یکی از مهمترین مشخصات میلگرد بستر، عرض آن است.
آهن ملی میلگرد بستر گالوانیزه را در سایزهای کاربردی مختلف تأمین میکند که در این مقاله سه عرض زیر را بررسی میکنیم:
| سایز اسمی مورد بررسی | طول شاخه | پوشش | انتخاب بر اساس |
|---|---|---|---|
| 5.5 سانتیمتر | 3 متر | گالوانیزه | ضخامت و جزئیات دیوار |
| 11 سانتیمتر | 3 متر | گالوانیزه | ضخامت و جزئیات دیوار |
| 15 سانتیمتر | 3 متر | گالوانیزه | ضخامت و جزئیات دیوار |
نکته: عرض میلگرد بستر باید با توجه به ضخامت واقعی دیوار، پوشش ملات و الزامات اجرایی پروژه انتخاب شود. بنابراین نباید صرفاً از روی نام بلوک یا ضخامت اسمی دیوار، سایز محصول را بدون بررسی انتخاب کرد.
میلگرد بستر 5.5 سانتیمتر
میلگرد بستر 5.5 سانتیمتر یکی از مدلهای کمعرض این محصول است و برای دیوارهایی استفاده میشود که جزئیات اجرایی آنها اجازه استفاده از شبکهای با این عرض را میدهد.
طول شاخه محصول موردنظر آهن ملی 3 متر است.
برای بررسی مشخصات و سفارش این سایز میتوانید صفحه میلگرد بستر گالوانیزه 5.5 سانتیمتر را ببینید.
قبل از خرید سایز 5.5 چه چیزی را کنترل کنیم؟
مهمترین نکته این است که عرض شبکه نباید بدون توجه به عرض دیوار انتخاب شود.
فضای کافی برای قرارگیری محصول داخل ملات و ایجاد پوشش مناسب در اطراف آن باید وجود داشته باشد.
میلگرد بستر 11 سانتیمتر
میلگرد بستر 11 سانت گزینه دیگری برای دیوارهایی با عرض بیشتر است.
افزایش عرض میلگرد بستر باعث میشود فاصله دو مفتول طولی نسبت به مدلهای باریکتر بیشتر شود. با این حال، انتخاب این سایز باید همچنان براساس ضخامت دیوار و نقشه اجرایی انجام شود.
در هنگام استعلام قیمت مدل 11 سانتیمتر بهتر است علاوه بر عرض، موارد زیر نیز مشخص شوند:
نوع نردبانی یا خرپایی، طول شاخه، قطر مفتول، نوع پوشش، تعداد شاخه و محل تحویل.
این کار امکان ارائه قیمت دقیقتر و جلوگیری از خرید محصول نامتناسب با پروژه را فراهم میکند.
میلگرد بستر 15 سانتیمتر
میلگرد بستر 15 سانت نسبت به مدلهای 5.5 و 11 سانتیمتری عرض بیشتری دارد.
این مدل برای دیوارهایی مطرح میشود که عرض بیشتر شبکه با جزئیات اجرایی آنها سازگار باشد.
یک اشتباه متداول در خرید این است که تصور شود:
هرچه میلگرد بستر عریضتر باشد، بهتر است.
این برداشت صحیح نیست.
عرض مناسب باید با عرض دیوار و فضای مورد نیاز برای پوشش ملات در طرفین هماهنگ باشد. محصول بیش از حد عریض میتواند اجرای صحیح را دشوار کند.
مشخصات فنی مهم میلگرد بستر
هنگام خرید انواع میلگرد بستر، فقط قیمت هر شاخه را مقایسه نکنید.
حداقل مشخصات زیر باید بررسی شوند:
| مشخصه | اهمیت در خرید |
|---|---|
| نوع شبکه | نردبانی یا خرپایی |
| عرض | تطبیق با ضخامت دیوار |
| طول شاخه | محاسبه مقدار مورد نیاز پروژه |
| قطر مفتول | مؤثر بر وزن و مشخصات محصول |
| جنس مفتول | مؤثر بر کیفیت محصول |
| پوشش سطح | مقاومت در برابر خوردگی |
| کیفیت جوش | مؤثر بر یکپارچگی شبکه |
| یکنواختی ابعاد | مهم برای اجرای منظم |
| سلامت ظاهری | عدم شکستگی یا آسیب جدی |
| تعداد شاخه | محاسبه خرید و حمل |
چرا میلگرد بستر گالوانیزه استفاده میشود؟
میلگرد بستر در محیط ملات قرار میگیرد؛ بنابراین محافظت فولاد در برابر عوامل خورنده اهمیت دارد.
یکی از روشهای متداول، استفاده از پوشش گالوانیزه است.
وجود لایه روی روی سطح فولاد میتواند مقاومت آن در برابر خوردگی را نسبت به فولاد بدون پوشش افزایش دهد.
البته عبارت «گالوانیزه» به تنهایی برای ارزیابی کیفیت کافی نیست.
در خرید عمده بهتر است کیفیت پوشش، یکنواختی سطح، مشخصات محصول و شرایط پروژه نیز کنترل شود.
چرا میلگرد بستر گالوانیزه استفاده میشود؟
میلگرد بستر در محیط ملات قرار میگیرد؛ بنابراین محافظت فولاد در برابر عوامل خورنده اهمیت دارد.
یکی از روشهای متداول، استفاده از پوشش گالوانیزه است.
وجود لایه روی روی سطح فولاد میتواند مقاومت آن در برابر خوردگی را نسبت به فولاد بدون پوشش افزایش دهد.
البته عبارت «گالوانیزه» به تنهایی برای ارزیابی کیفیت کافی نیست.
در خرید عمده بهتر است کیفیت پوشش، یکنواختی سطح، مشخصات محصول و شرایط پروژه نیز کنترل شود.
مزایای استفاده از میلگرد بستر
در صورت طراحی و اجرای صحیح، استفاده از میلگرد بستر میتواند مزایایی مانند تقویت افقی دیوار، افزایش یکپارچگی اجزای بنایی، توزیع بهتر نیرو در طول دیوار و کمک به کنترل ترکهای ناشی از برخی تنشها و تغییرشکلها داشته باشد.
اما کیفیت نتیجه به اجرای صحیح وابسته است.
استفاده از محصول مناسب با اجرای نامناسب نمیتواند عملکرد مورد انتظار طراح را تضمین کند.
محدودیتها و اشتباهات رایج
یکی از اشتباهات مهم، تصور جایگزینی میلگرد بستر با تمام سیستم مهار دیوار است.
میلگرد بستر، والپست و سایر اتصالات الزاماً یک وظیفه واحد ندارند.
از دیگر خطاهای رایج میتوان به انتخاب عرض نامناسب، اجرای شبکه نزدیک لبه دیوار، پوشش ناکافی ملات، استفاده از محصول آسیبدیده، بیتوجهی به کیفیت جوشها و خرید صرفاً بر اساس ارزانترین قیمت اشاره کرد.
میلگرد بستر و والپست چه تفاوتی دارند؟
این دو محصول گاهی در پروژهها در کنار یکدیگر استفاده میشوند، اما عملکرد آنها یکسان نیست.
میلگرد بستر در درز افقی دیوار قرار میگیرد، در حالی که والپست یا وادار بخشی از سیستم مهار دیوار محسوب میشود و جزئیات آن به طراحی پروژه بستگی دارد.
| ویژگی | میلگرد بستر | والپست / وادار |
|---|---|---|
| شکل عمومی | شبکه مفتولی باریک | مقطع فولادی |
| محل اجرا | درز افقی دیوار | طبق جزئیات مهار دیوار |
| وظیفه اصلی | تقویت بستر بنایی | بخشی از سیستم مهار دیوار |
| نصب | همزمان با دیوارچینی | مطابق نقشه اجرایی |
| جایگزین دیگری است؟ | خیر | خیر |
برای مشاهده محصولات مرتبط میتوانید صفحه والپست آهن ملی را نیز بررسی کنید.
چگونه عرض مناسب میلگرد بستر را انتخاب کنیم؟
این بخش برای خریداران اهمیت زیادی دارد.
قاعده عملی این نیست که عرض میلگرد بستر دقیقاً برابر عرض دیوار باشد. باید فضای لازم برای ملات و پوشش جانبی در نظر گرفته شود.
بنابراین:
عرض دیوار → بررسی پوشش موردنیاز → بررسی نقشه → انتخاب عرض شبکه
ترتیب منطقی تصمیمگیری است.
به همین دلیل، سه سایز 5.5، 11 و 15 سانتیمتر برای شرایط متفاوت تولید و عرضه میشوند.
اگر بین دو سایز مردد هستید، قبل از سفارش عمده، ضخامت واقعی دیوار و جزئیات اجرایی را در اختیار کارشناس فروش یا مسئول فنی پروژه قرار دهید.
مقایسه انواع میلگرد بستر 5.5، 11 و 15 سانتیمتر
| مشخصات | 5.5 سانت | 11 سانت | 15 سانت |
|---|---|---|---|
| طول شاخه مورد بررسی | 3 متر | 3 متر | 3 متر |
| عرض اسمی | 5.5 cm | 11 cm | 15 cm |
| پوشش محصول مورد بررسی | گالوانیزه | گالوانیزه | گالوانیزه |
| کاربرد | دیوار متناسب با عرض شبکه | دیوار متناسب با عرض شبکه | دیوار متناسب با عرض شبکه |
| ملاک نهایی انتخاب | نقشه و ضخامت دیوار | نقشه و ضخامت دیوار | نقشه و ضخامت دیوار |
عوامل مؤثر بر قیمت انواع میلگرد بستر
قیمت میلگرد بستر ثابت نیست و تحت تأثیر قیمت مواد اولیه، مشخصات فنی محصول و مقدار سفارش قرار میگیرد.
مهمترین عوامل عبارتاند از:
| عامل | تأثیر بر قیمت |
|---|---|
| قیمت مفتول فولادی | مستقیم |
| قطر مفتول | تغییر وزن مصرفی |
| عرض میلگرد بستر | تغییر میزان مواد مصرفی |
| نردبانی یا خرپایی بودن | تفاوت ساخت و مصرف مفتول |
| نوع و کیفیت گالوانیزه | مؤثر بر هزینه تولید |
| طول شاخه | مؤثر بر وزن هر شاخه |
| کیفیت جوش | مرتبط با فرایند تولید |
| مقدار سفارش | مؤثر بر قیمت نهایی و حمل |
| هزینه حمل | وابسته به مقصد و حجم بار |
| نوسان بازار فولاد | مؤثر بر قیمت روز |
بنابراین مقایسه دو قیمت بدون مقایسه مشخصات محصول میتواند گمراهکننده باشد.
برای استعلام روز میتوانید به صفحه قیمت میلگرد بستر آهن ملی مراجعه کنید.
راهنمای خرید میلگرد بستر
پیش از ثبت سفارش، پنج مشخصه را تعیین کنید:
نوع + عرض + قطر مفتول + طول + تعداد
برای مثال درخواست:
«میلگرد بستر میخواهم، قیمت چقدر است؟»
اطلاعات کافی در اختیار فروشنده قرار نمیدهد.
اما درخواست:
«میلگرد بستر گالوانیزه، عرض 11 سانتیمتر، شاخه 3 متری، تعداد مشخص برای پروژه»
امکان بررسی دقیقتر سفارش را فراهم میکند.
هنگام تحویل بار چه مواردی را کنترل کنیم؟
محصولات را از نظر عرض یکنواخت، طول، سلامت جوشها، راستای مفتولهای طولی، آسیبدیدگی، وضعیت پوشش سطحی و تعداد شاخهها کنترل کنید.
این بررسی ساده مخصوصاً در سفارشهای پروژهای میتواند از مشکلات هنگام اجرا جلوگیری کند.
نردبانی بخریم یا خرپایی؟
برای پاسخ حرفهای به این سؤال باید از انتخاب صرفاً براساس اسم محصول خودداری کرد.
اگر نقشه پروژه نوع مشخصی را تعیین کرده است، همان مشخصات باید ملاک قرار گیرد.
در غیر این صورت باید حداقل موارد زیر بررسی شوند:
نوع دیوار، عرض دیوار، مشخصات شبکه، قطر مفتول، کیفیت ساخت، نحوه اجرا و الزامات طراح.
بنابراین:
بهترین میلگرد بستر، الزاماً نردبانی یا خرپایی نیست؛ بهترین گزینه محصولی است که مشخصات آن با طراحی و شرایط اجرایی دیوار تطابق داشته باشد.
تجربه خرید پروژهای؛ اشتباهی که هزینه ایجاد میکند
در سفارش میلگرد بستر، یکی از مهمترین خطاها مقایسه قیمتها صرفاً براساس «قیمت هر شاخه» است.
فرض کنید دو فروشنده برای میلگرد بستر 11 سانتیمتر قیمت متفاوتی اعلام کردهاند. تا زمانی که قطر مفتول، طول واقعی، نوع شبکه، پوشش سطحی و مشخصات ساخت دو محصول مشخص نباشد، ارزانتر بودن یکی از آنها لزوماً به معنی خرید اقتصادیتر نیست.
به همین دلیل در آهن ملی پیشنهاد میشود خریدار هنگام استعلام، مشخصات موردنیاز پروژه را اعلام کند تا محصول همرده مقایسه شود.
جمعبندی؛ کدام نوع میلگرد بستر مناسب پروژه شماست؟
انواع میلگرد بستر را میتوان از نظر ساختار به دو گروه اصلی نردبانی و خرپایی تقسیم کرد.
مدل نردبانی دارای رابطهای عرضی است، در حالی که در میلگرد بستر خرپایی رابطها به شکل مورب قرار میگیرند.
از نظر عرض نیز محصولات گالوانیزه مورد بررسی در این مقاله در سایزهای 5.5، 11 و 15 سانتیمتر با طول شاخه 3 متر عرضه میشوند.
نکته مهم این است که انتخاب بین این مدلها نباید تنها بر اساس قیمت انجام شود. ضخامت دیوار، مشخصات فنی، قطر مفتول، کیفیت ساخت، نوع پوشش و نقشه اجرایی باید همزمان بررسی شوند.
آهن ملی به عنوان تأمینکننده محصولات فلزی ساختمانی، امکان استعلام و تهیه انواع میلگرد بستر و محصولات مرتبط با مهار دیوار را فراهم کرده است. برای سفارش پروژهای بهتر است قبل از خرید، نوع دیوار، عرض موردنیاز و تعداد شاخه را مشخص کنید تا انتخاب دقیقتری انجام شود.
سوالات متداول درباره انواع میلگرد بستر
1. میلگرد بستر نردبانی بهتر است یا خرپایی؟
نمیتوان بدون بررسی مشخصات پروژه یکی را برای تمام ساختمانها بهتر دانست. تفاوت اصلی آنها در هندسه رابطهاست و انتخاب باید بر اساس نقشه، نوع دیوار و مشخصات فنی محصول انجام شود.
2. میلگرد بستر 5.5، 11 یا 15 سانتیمتر بخریم؟
عرض مناسب به ضخامت دیوار و جزئیات اجرایی بستگی دارد. شبکه باید بهگونهای انتخاب شود که فضای کافی برای پوشش ملات در اطراف آن وجود داشته باشد.
3. طول میلگرد بستر چقدر است؟
محصولات مورد بررسی آهن ملی در این مقاله به صورت شاخههای 3 متری در نظر گرفته شدهاند. هنگام سفارش بهتر است طول محصول نیز در پیشفاکتور کنترل شود.
4. چرا میلگرد بستر گالوانیزه است؟
پوشش گالوانیزه برای افزایش مقاومت فولاد در برابر خوردگی مورد استفاده قرار میگیرد. کیفیت و یکنواختی پوشش نیز در ارزیابی محصول اهمیت دارد.
5. آیا با اجرای میلگرد بستر دیگر به والپست نیاز نیست؟
خیر. میلگرد بستر و والپست وظایف یکسانی ندارند و حذف اجزای مهار دیوار صرفاً به دلیل استفاده از میلگرد بستر صحیح نیست. جزئیات نهایی باید مطابق طراحی پروژه اجرا شود.
